Одним из решений при организации видеонаблюдения в офисах и небольших магазинах - камеры типа FishEye (Фишай).

Данные камеры нельзя назвать бюджетными. В частности, не имеет смысла приобретать FishEye с разрешением ниже 3 Мп (поскольку периферийные участки просмотра не получат должного уровня детализации). Однако, в ряде случаев, одна камера FishEye может заменить несколько камер со стационарным объективом.

Угол обзора таких объективов может достигать 180 градусов по каждой оси, что позволяет получать обзорную картинку всего помещения.

В линейке Novicam данный тип оборудования представлен моделью видеокамеры Novicam PRO NC45P.

Остановимся на диапазоне возможностей в получении изображения с камеры типа FishEye. Для получения доступа к потоку данных с фишай и настройки режимов вывода изображения на экран используется специализированное программное обеспечение iVMS.

iVMS 4.1 и iVMS 4.5 - специальное клиентское ПО для работы с сетевыми устройствами Novicam такими как: IP видеокамеры, гибридные видеорегистраторы, IP-видеорегистраторы. Скачать ПО можно непосредственно из карточки товара на нашем сайте (вкладка «файлы поддержки»).

Версия iVMS 4.1 предназначена для стационарных компьютеров,версия iVMS 4.5 - для мобильных устройств.

iVMS 4.1 позволяет управлять настройками камеры, получать изображение в записи или в реальном времени, как посредством прямого подключения, так и при подключении через регистратор. При использовании видеорегистратора с камерой типа FishEye мы рекомендуем использовать видеорегистраторы линейки Novicam PRO, в противном случае возможно ограничение функциональных возможностей камеры.

Однако, обязательного подключения видеорегистратора для использования Novicam PRO NC45P не требует, поскольку видеокамера имеет слот для карты памяти (запись может вестись непосредственно на неё).

Итак, пользователи камеры FishEye, посредством ПО iVMS 4.1 могут настроить следующие режимы отображения:

1. Рыбий глаз
2. Панорама
3. Рыбий глаз + 3PTZ
4. Панорама + 3PTZ
5. 4PTZ
6. Рыбий глаз + 8PTZ
7. Панорама + 8PTZ

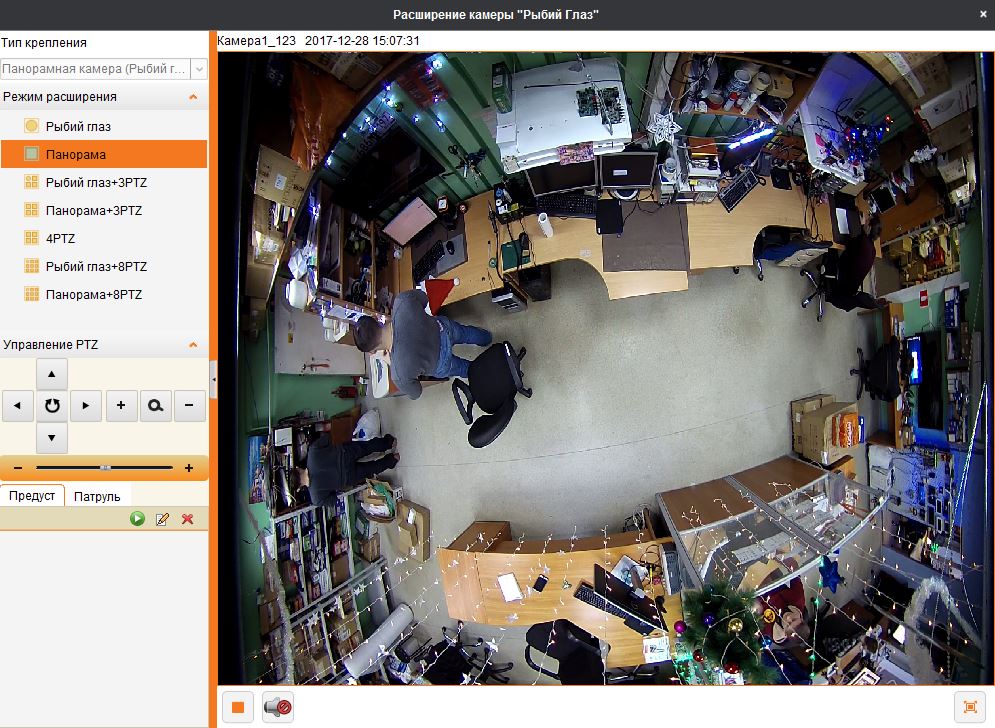

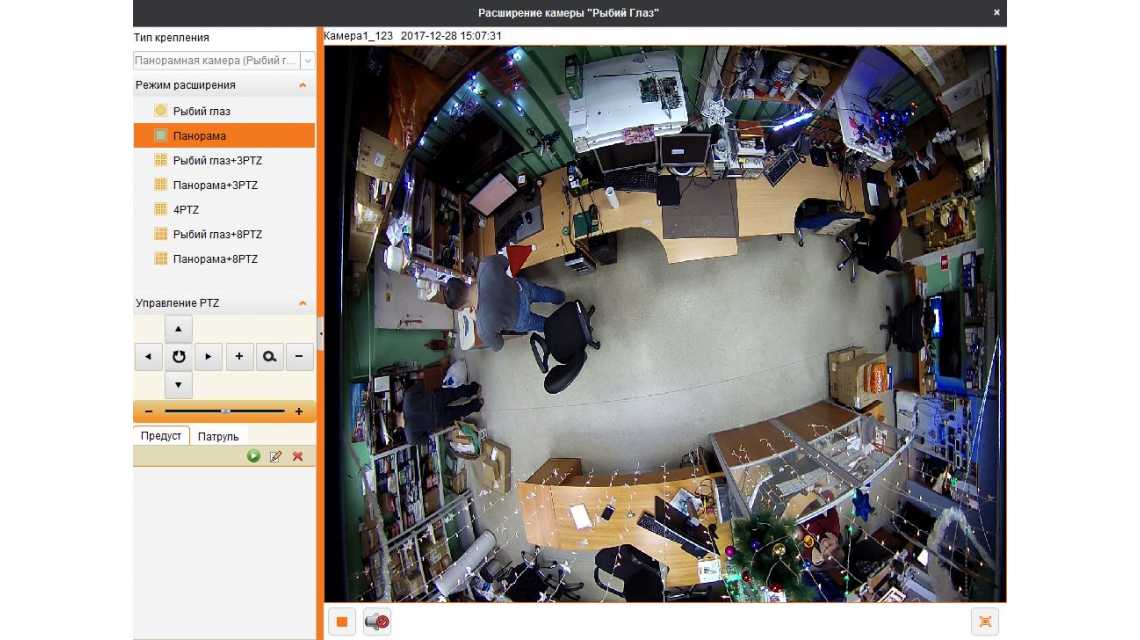

Рисунок 1. Режим «Панорама» вывода экранов камеры FishEye

Рисунок 2. Режим «Панорама + PTZ» вывода экранов камеры FishEye

Режимы могут быть настроены вне зависимости от размещения камеры (потолочное, настенное, настольное).

Вывод окна с выбором режимов осуществляется посредством клика правой кнопкой мыши на изображение камеры и выбором пункта «Расширение камеры "Рыбий глаз"».

Дополнительные настройки позволяют корректировать направление изображения, а так же масштаб окон.

Напомним, что вышеприведённое полностью справедливо как для записей архива регистратора, так и режиме on-line.

iVMS 4.5 позволяет просмотреть камеру FishEye с дополнительными режимами отображения.

Режимы ограничены в возможности настройки PTZ, другими словами скорректировать направление изображения с мобильного устройства не получится.

Пользователям камеры FishEye, посредством ПО iVMS 4.5 могут настроить следующие режимы:

При потолочном размещении камеры:

1. Рыбий глаз
2. 180°
3. 360°
4. 4 стороны

При размещении камеры на стене:

1. Рыбий глаз
2. Панорама
3. 4 стороны

Настройка режимов просмотра невозможна при подключении через регистратор. Они доступны только, если приложение обращается напрямую к камере. Для вызова режимов нужно отобразить камеру в режиме окна 1 х 1 и выбрать соответствующий символ.

Если вы подключаетесь к камере через web-интерфейс iVMS, доступны следующие режимы вывода изображений:

Потолочное размещение:

1. Рыбий глаз
2. 180°
3. 360°
4. 360° + PTZ
5. 360° + 3PTZ
6. 360° + 6PTZ
7. 360° + 8PTZ
8. 2PTZ
9. 4PTZ
10. Рыбий глаз + 3PTZ
11. Рыбий глаз+8PTZ

Настенное размещение:

1. Рыбий глаз
2. Панорама
3. Панорама + 3PTZ
4. Панорама + 8PTZ
5. 4PTZ
6. Рыбий глаз + 3PTZ
7. Рыбий глаз + 8PTZ

Настольное размещение:

1. Рыбий глаз
2. 180°
3. 360°
4. 360° + PTZ
5. 360° + 3PTZ
6. 360° + 6PTZ
7. 360° + 8PTZ
8. 4PTZ
9. Рыбий глаз + 3PTZ
10. Рыбий глаз + 8PTZ

Все виды режимов при подключении через web-интерфейс доступны слева от получаемой картинки. В каждом режиме есть возможность настройки PTZ изображения. Настройка интуитивно понятна и осуществляется при помощи курсора и левой кнопки мыши.

Несколько нюансов при работе с архивом видеоданных, полученных с камеры FishEye.

При воспроизведении архива с SD карты в web-интерфейсе доступен "Настенный" тип изображения и все его режимы.

На регистраторе нет дополнительных возможностей просмотра камеры. Доступен только режим рыбий глаз (по умолчанию).
